2007年06月25日
混触防止板（シールド）の指定
変圧器の仕様の中に、混触防止板（シールド）がある。
以前にも書いたが、この混触防止板については、基本的にはオプションでお付けしています。すべての変圧器についているわけではなく、お客様のご要望にあわせて造りこんでいる。例えば、二次側の一端接地が出来ない状態のときには、この混触防止板をつけて、接地して用いることで電気を安心して使える。
より詳しい構造や特長については、財団法人 日本電気技術者協会 の電気技術解説講座：混触防止板付き変圧器についてをご覧ください。
接地と一言でいっても奥深い、難しいことがある。海外の規格の違いも影響がある。
2007年06月12日
接地：アースについて
電気機器を快適に使っていただくためには知っておいていただきたい知識がいくつかあります。 なかでも、結構奥が深い“接地＝アース”について話したいと思う。
簡単に説明すると、アース：earthとは地球を意味しますが、電気用語的には電気機器の金属枠などを電気的に地球とつなぐことを意味し、「アースをとる」、「接地
をとる」又は、「グランド」とも言います。言葉は違いますが、意味は同じ
主に電気製品の故障や電線の破損などにより漏電した電気を地中に逃がす目的で行ないますが、他にも次のような目的があります。
【接地の主な目的】
・落雷からの建物の保護
・雷サージからの機器の保護
・感電や火災の防止
・静電気防止
・EMC（ノイズ対策）
・防食やアンテナ用
より簡単にいうと、見えない電気を安心して使えるように適切な配線をおこなって使ってね
詳しくいうと、運転電圧や異常電圧から人や設備を守るために施される配線のこと
又、アースにはその目的によって、Ａ種・Ｂ種・Ｃ種・Ｄ種接地の４種類が
あります。
○Ａ種接地
変圧器など高圧機器の鉄枠にとるアース
○Ｂ種接地
変圧器の2次側の電線１本にとるアース
○Ｃ種接地
低圧機器の金属枠にとるアースで、使用電圧が３００Vを超えるもの
○Ｄ種接地
低圧機器の金属枠にとるアースで、使用電圧が３００V以下のもの
上記は、規格が変わったので表現も変わりましたので注意が必要
昔は、それぞれ上から順に第１種（接地工事）、第２種、特別第３種、第３種といっていました。
私たちが身近に使用する電化製品のアースは、「Ｄ種接地」になります。
代表的な製品には次のものがあります。
電気洗濯機・電気冷蔵庫・電子レンジ・電気乾燥機・エアコン・電気温水
器・電気食器洗い機・電気ポンプ・冷凍冷蔵ショーケースなど。
その昔、高校時代の合宿で洗濯機で感電した経験がありますがキチンとアースが取れていない状態だったのでしょう。
変圧器については、Ｂ種やＣ種で接地されている場合が多いです。他の機器との兼ね合いもありますので、１箇所に集約する接地方法やそれぞれで接地する場合がありますので詳しくは、電気工事業者さんにお尋ねください。
よく勘違いされるのが、線の太さ 変圧器の容量が大きくなるほど太くしてください。
いろいろなところで使われている変圧器キチンと配線して正しくお使いください。
2007年06月07日
部分（コロナ）放電試験
治部電機では、安心して高い品質の製品を送り出すために様々な特性試験を行っております。
また、より強化していく計画があります。それが部分放電試験装置です。
これで、お客様にはより安心して製品をお使いいただけます。

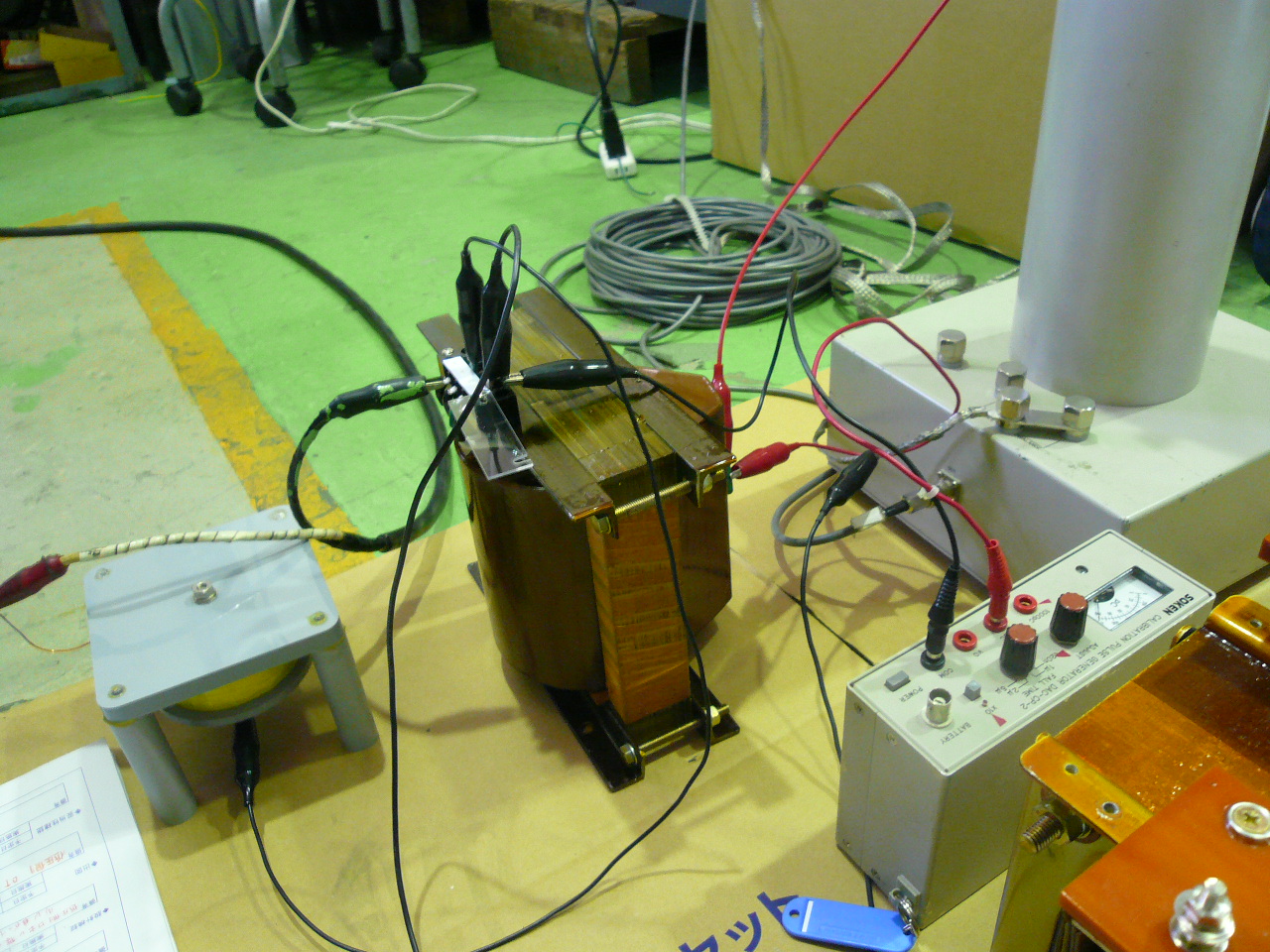

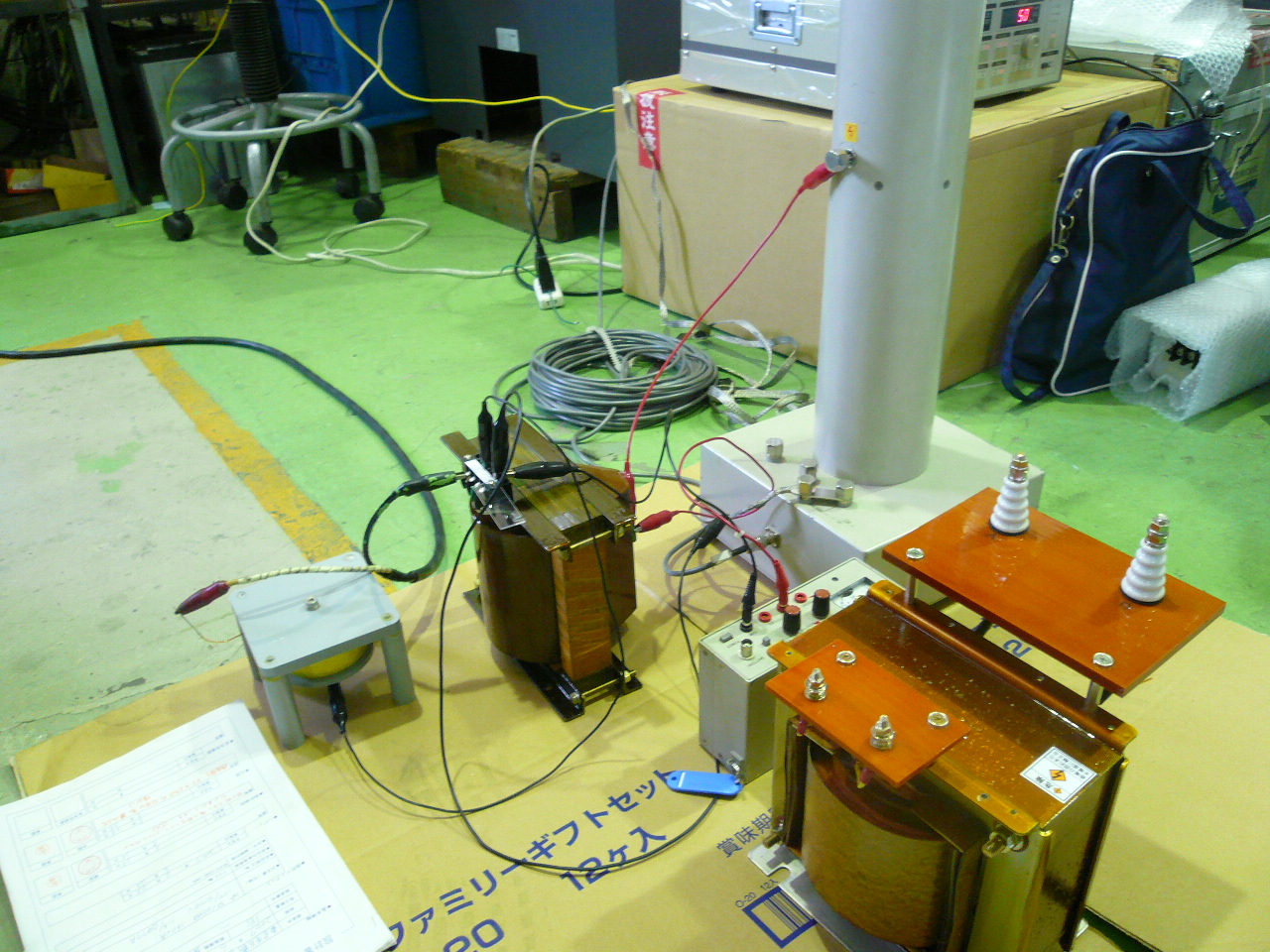

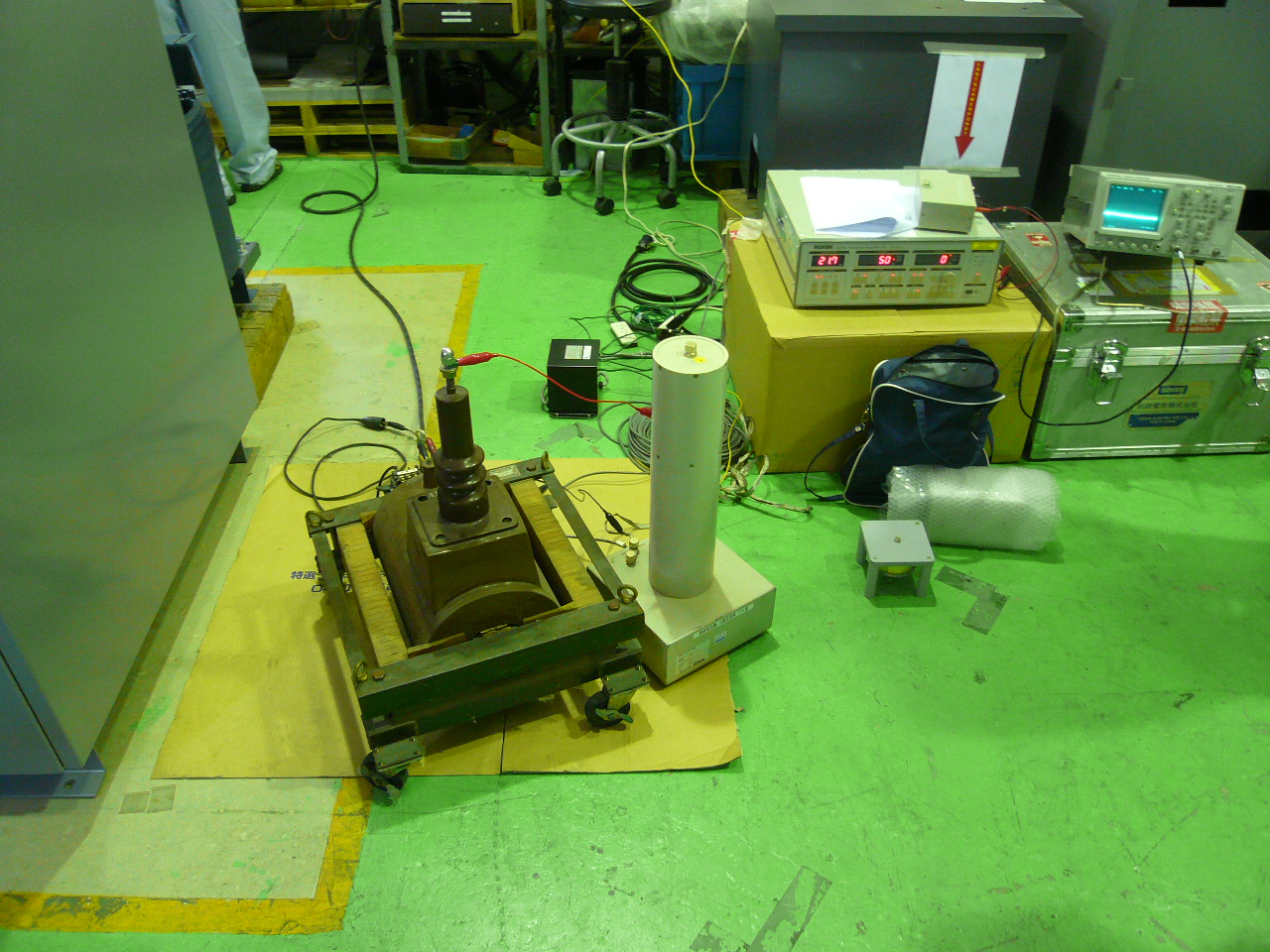

今日は、あるメーカーさんにお願いしてデモンストレーションを行っていただきました。
非常に優秀、理論的にも分かってきた、実際に使っていく手順もメンバーも含めて理解してくれてた。技術者や作業者も適切な行動が取れていたと感じました。
試験結果は、大変満足する結果となった。
コロナフリー（ノーコロナ）の基準を満たす製品という検証が出来た。
予算取りをして、比較検討するフェーズに入った。
また、並行して設備に対しての減価償却や販促方法及び付加価値（ベネフィット）からの値決めについて考えて行動に反映してもらうようにしていく。
資金調達も重要な仕事だ。
やることは、多い
最後に、デモを行っていただいたメーカーの皆さんに感謝 参加していただいたメンバーに感謝
ありがとうございます。
2007年04月16日
材料（部材や半製品）の受入検査：非破壊検査
治部電機では、油入ケースの受入検査をマークテック株式会社の紫外線探傷灯（ブラックライト）を使って行っています。
実際に使っているのは、ポータブルタイプD-10Bです。
漏洩検査や浸透探傷試験にもちいます。染色浸透探傷剤と併せてつかいます。
材料や部材の受入は、品質確保の上でもやらなくてはならない工程です。しかし、合理化・簡素化を進める上ではしっかりと範囲や精度を考えて工程を構築していかなければコスト増の要因にもなる。
仕組みを作り改善していこう。
この辺りも、主要メンバーで造っていくことで強い組織になる。
品質向上は製造業の重要成功要因である。差別化（差異化）が欠かせない。
2007年03月30日
放電部位の特定
電気の種類は様々で、その特性や要求される事項も様々なものがあります。
今日は、コロナ放電について
治部電機で作っている変圧器（トランス）も、発生します。
コロナは、絶縁劣化を起こすひとつの要因と考えられています。コロナがどこで発生しているかを知るのは、非常に困難です。
それは、高電圧が印加されているモノに触ったり、近くで見ることが出来ないからです。少なくとも電圧に比例した安全な距離で監視する必要があるためです。
放電は、音も発生させます。このことから音による部位の特定が可能です。
集音マイクのような形状で、スイッチを押すとレーザーマーカーを照射して、ピンポイントで部位を特定させます。また、音の強度をｄｂ（デシベル）表示してかつイヤホンや小型スピーカーからの音でも判定できるようにしています。
これを使うと、どの部位に電界が集中していて、コロナ放電が発生しやすいかの部位の特定が可能となるわけです。
弱点を見つけて、補強する 単純なことですが、特定が難しいです。
道具を使いこなす。原理を知る。対処方法を知る。そして実行する。
このプロセスが、非常に重要になる訳です。
・明文化できていますか？
・言葉の定義は、揃っていますか？
・十分な教育がされるため、必要な時間が取れていますか？
これらを体系化しなければならない。
言葉で伝わらなくても、感性で伝えていかなくてはならない。感受性も高めよう！！
2007年02月05日
「トランス業界の脅威」外部要因のひとつ
変圧器は、電源確保に無くてはならない機器の一つです。
もし、代替品がありそちらの方が、コスト的にもスペース的にもメリットがある場合選ばれるのは？
外部要因も当然考えておかなければならない。
変圧器（絶縁トランス）は、入力電源のノイズを遮断する特徴があります。従来高周波ノイズを遮断するためにトランスが使われていたが、一部の機器を使うことで不要になる場合もある。
オムロンIndustrial Web多点パワーコントローラG3ZA開発者インタビュー記事より
より高いメリットやベネフィットを出せる市場をつくるか提案できる技術を探すか？ これですぐになくなることは無いが、市場の縮小に少なからず影響は出るだろう。
2007年01月27日
炭酸ガス置換法
油入り変圧器の注油時に用いる一つの手法で炭酸ガス置換法がある。
様々な条件下で変圧器を生産するためには、色々な手法を知り経験する必要がある。変圧器の絶縁強化の一つに絶縁油による方法がある、そこに用いる炭酸ガスの目的や効果は・・・
2006年11月16日
2006年11月06日
2006年10月23日
経営者ブログ 投稿
本日はじめて、経営者ブログに投稿しました。二本のブログを継続して出来るか？ 心配するよりやってみて改善するといういつもの結論に達して実行に移しました。
その心配もありましたし、他のこともあって、滋賀県草津市のさかえやの新保氏をアポなしで訪ねた・・・
早速お話を伺うと、すでにブログやＨＰを独自で更新し、通販サイトも店長を育成して運営されているとのこと、恐れ入りました。
牛店雑談榮屋鍋 近江牛 ドットコム☆牛店雑談 はちのす 近江牛．ｃｏｍ ホルモンドットコム 通販近江牛さかえや
結果として、
にも繋がっているのですね。
明日は、東京へ授賞式に出席されるそうです。
ご多忙のところ、色々と勉強になりました。ありがとうございます。
2006年10月12日
部材加工（金属） ブレーキプレス調達先募集
治部電機では、金属加工をしていただける加工先を募集しております。 主に板金小物の多品種少量となります。当社ＨＰに図面を掲載しておりますので加工が可能な業者様のご紹介や応募をお待ちしております。
ブレーキプレスを扱っておられる業者さまで、出来れば近隣の方が望ましいです。
2006年09月05日
アメリカからの素材提案
アメリカから、変圧器の絶縁材料の提案にこられました。 変圧器に使われる、素材に絶縁物があります。絶縁物の種類もいろいろありますが、乾式Ｂ種クラス以上の素材は、今までデュポン社のノーメックス紙が良く使われています。ノーメックスの代換え商品をご提案していただきました。 乾式Ｂ及びＨ種変圧器の場合 ほぼノーメックス紙が使われていますので代替えが進むと大きな市場の変化になることが予想されます。 ここに来て、石油高騰のあおりを受けアメリカではノーメックスも９月から値上がりしているという情報も入ってきてるので品質と価格だけでいけば大きな変化が期待されます。
特徴としては、無機質で電気的特性に優れている。加工性に優れ価格が安い。 いい事尽くめということです。しかし、特性やデータの信憑性については、各社の責任で判断することになります。
開発品に使ってみて適正を評価したいと考えます。 先ずは、計画して必要な材料の選定を協力して進めていくことになりました。
使い勝手も評価の対象となりますし、勿論電気的な特性も十分に検証する必要があります。確実に進めていきましょう。
西本合成販売の小倉社長、森本部長 ＩＰＴのＭＲ Ｌｉｏｙｄ Ｆ． Ｊｏｈｎｓｏｎ ＆ ＭＲ Ｊｏｈｎ Ｍ．Ｄｉｃａｒｌｏ ありがとうございます。
2006年08月26日
2006年06月19日
2006年06月14日
落雷対策
┃
┃
┃┌────┐
┃│落雷対策
┃└────┘
┃これからの時期は、落雷によるトラブルのお問い合わせが多く寄せられます。
┃落雷が発生すると、電源線等を通じて異常電流・異常電圧が室内に侵入し、
┃電化製品や設備機器を壊してしまう恐れがあります。
┃
┃
┃┌───────┐
┃│落雷被害の対策
┃└───────┘
┃［無停電電源装置（ＵＰＳ）］を設置したり、雷サージ対応の機器を設置し
┃たりすることが有効です。
┃しかし、大切な有形資産・情報資産を守るためには、この対策だけでは充分
┃とはいえません。
┃
┃
┃┌───────┐
┃│より重要な対策はバックアップ
┃└───────┘
┃ この機会に、重要なデータや情報資産のバックアップを、ぜひ習慣づける
┃ようにしてください。また、バックアップデータは、万が一落雷などの
┃自然災害にあった場合に備え、遠隔地に保管しておく必要があります。
┃資本に余裕があれば、予備機を備えておけばより安心ですね
┃
┃
┃┌───────┐
┃│変圧器もつかわれています
┃└───────┘
┃［無停電電源装置（ＵＰＳ）］には、変圧器やリアクトルなどがつかわれて
┃ います。直接は目にする事は少ないですが、見えないところでも皆さまの
┃ お役に立っています。
┃ また、雷サージ対応の機器の一部にも変圧器で絶縁を施し、サージが機器
┃ に入り込まない工夫がされています。
┃
┃
2006年06月06日
設備投資
治部電機�蠅任蓮�特殊変圧器の性能検査に使う直流高圧発生電源を導入
します。ＤＣ３５０ｋＶ／１０ｍＡ 正極性 これにより、変圧器の絶縁強度
の確認を行い、変圧器のＤＣ耐圧試験を実施します。
今現在は、グラスマンジャパンハイボルテージ
ガンマ社 ファクター
の３社のいずれかからの導入します。
2006年05月18日
2006電設工業展
今年も電設工業展が大阪南港のインテックスで開催されます。 弊社のお取引先からも沢山出展されます。その中でも金属加工の老舗メーカー榛木金属工業株式会社殿からご案内いただきました。入場登録制ですが無料ですので興味がある方は行ってみてはいかがでしょうか？弊社からも数名見学に行く予定です。情報を収集し新しい事を感じてそこから独自の応用発展ができないか試してみよう。きっと新たな発見や気づきが生まれます。
2006年05月12日
混触防止板：シールド （Ｅp）
絶縁変圧器によく用いられる混触防止板の基本的な役割
混触防止板付変圧器は、変圧器の高・低圧巻線の間に入る銅板（もしくはアル
ミ板）で静電遮蔽（せいでんしゃへい）を施し、これを接地出来るようにしたものをいう。
これに第２種接地工事を施すと、次のような効果がある。
１．変圧器内の高・低圧間で絶縁破壊したとき、低圧接地電流は混触防止板に
流れ、低圧回路の電位上昇を防ぐので、低圧機器、人畜などへの被害を避ける
ことが出来る
（電気設備基準２４条により、低圧側を大地から絶縁する事もできる）
２．雷インパルス電圧などの電圧異常が高圧側から進入したとき、その電圧は
鉄心を介して電磁的に巻線静電容量を介して静電的に低圧巻線に伝えられるが混触防止板により料巻線間を静電的に遮蔽すると後者がなくなり、低圧側への移行侵入を防いだり低めることができる。
これらの特徴のため、混触防止板付変圧器は、半導体電力変換装置用変圧器や防爆構造変圧器、制御・情報機器電源変圧器および接地することのできない
低圧回路の電源変圧器として使用される。
文献「トランス活用マニュアル」 松井昭夫・高橋勇共著 オーム社
これらの事を十分に理解して、巻線作業者はコイルの巻線に従事している。
混触防止板を入れることに対しての注意点
・１ターンにならないように絶縁する
・決められた場所に配置する 距離を確保しないと耐圧不良やインパルス試験
に合格しない。
